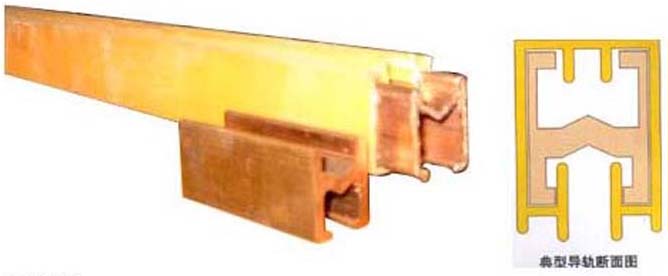

單極H型安全銅滑線價格
單極H型安全銅滑線選用說明： 在考慮安全、美觀、實用的同時，應滿足起重機饋電滑觸線路上的電壓降達到小于5％額定電壓降值。 電壓降A(chǔ)U(V)的計算 對于三相交流：△=3×Lg×L×Z 單相交流：△=2×Lg×L×Z 直流：△=2×Lg×L×R 式中：LG=負荷電流(A) L=導軌長度 Z=導軌阻抗(Ω／m)(查技術參數表) R=導軌阻抗(Ω／m)(查技術參數表) 負荷電流LG的計算 g=KIf1+If2十If3(A) K=起動系數(繞線型電機取2；直流電機取2―1．5；籠型電機按樣本選取) If1=功率最大的電機額定電流(A) If2=其它兩臺可能同時工作的電動機額定電流(A) 導軌長度L的選取 在滑觸線端部供電時L取實際滑線長度L=L 在滑觸線中間供電時取L／2：L=L/2 在滑觸線兩端1／4處供電時取L／4 L=L/4 在滑觸線中間和兩端同時供電時L取言L/6 L=L/6 除上述滑觸線選擇時應考慮的電壓、電流、供電點以外還需考慮起重機所處的環境溫度、起重的類別(任務暫載率-JC％)和其它一些特殊情況等。 單極H型安全銅滑線安裝維護說明： 1.安裝說明： 在安裝滑觸線前先將角鋼支架按照用戶選擇的安裝形式，根據滑觸線的懸掛間距固定好，在安裝現場把 每6米一根的滑觸線上套上所需的懸掛座，和兩端接頭護套各一個，還在一端裝上鋁接頭一個，裝鋁接頭時 應注意只能將鋁導軌伸進接頭的1／2，余1／2留給與另一根導軌連接用，以上工作準備好后，再把一根一根的 滑觸線懸掛在支架上，進行全線連接，連接時應擰緊每個接頭的螺絲。當滑觸線全線長度超過200米時應加 裝伸縮裝置(伸縮裝置本廠隨時可供應)，在引接電源線進線時，可在每6米一根的接頭處引接，具體接法可 參照前面接頭裝置圖。 在安裝彎道滑觸線時，懸吊距離應相應縮短，具體尺寸可根據現場條件而定。 在安裝集電器時先把集電器裝在配套的方管上，選擇與滑觸線配合的適當位置固定在用電設備上，應注 意為使集電器與滑觸線有很好的跟蹤性能和良好的接觸壓力，集電器與滑觸線應安裝在同一垂直、水平方向。 2.維護保養： 滑觸線在正常運行中應做定期檢查，因?yàn)橛秒娫O(shè)備是每個工礦企業的主要生產工具，稍有差錯就會直接 影響工廠的生產效益。在檢查滑觸線時應檢查每6米一個接頭處是否有松動、脫開，在檢查集電器時，應檢查 活動部位是否轉動靈活，拉簧是否疲勞，電刷磨損等情況(這些情況都會影響到滑觸線的導電性能和集電器 的跟蹤性能，應及時作好調整)。 安裝維護說明： 1.安裝說明： 在安裝滑觸線前先將角鋼支架按照用戶選擇的安裝形式，根據滑觸線的懸掛間距固定好，在安裝現場把 每6米一根的滑觸線上套上所需的懸掛座，和兩端接頭護套各一個，還在一端裝上鋁接頭一個，裝鋁接頭時 應注意只能將鋁導軌伸進接頭的1／2，余1／2留給與另一根導軌連接用，以上工作準備好后，再把一根一根的 滑觸線懸掛在支架上，進行全線連接，連接時應擰緊每個接頭的螺絲。當滑觸線全線長度超過200米時應加 裝伸縮裝置(伸縮裝置本廠隨時可供應)，在引接電源線進線時，可在每6米一根的接頭處引接，具體接法可 參照前面接頭裝置圖。 在安裝彎道滑觸線時，懸吊距離應相應縮短，具體尺寸可根據現場條件而定。 在安裝集電器時先把集電器裝在配套的方管上，選擇與滑觸線配合的適當位置固定在用電設備上，應注 意為使集電器與滑觸線有很好的跟蹤性能和良好的接觸壓力，集電器與滑觸線應安裝在同一垂直、水平方向。 2.維護保養： 滑觸線在正常運行中應做定期檢查，因?yàn)橛秒娫O(shè)備是每個工礦企業的主要生產工具，稍有差錯就會直接 影響工廠的生產效益。在檢查滑觸線時應檢查每6米一個接頭處是否有松動、脫開，在檢查集電器時，應檢查 活動部位是否轉動靈活，拉簧是否疲勞，電刷磨損等情況(這些情況都會影響到滑觸線的導電性能和集電器 的跟蹤性能，應及時作好調整)。
